主要功能：
>變壓器及電抗器局部放電巡回檢測：采用脈沖電流和超聲波原理，對運行狀態下的變壓器和電抗器進行故障診斷和局部放電測試。攜帶方便（主機重量僅為3kg)、測量快速，抗干擾能力強，便于現場使用。
>電纜局部放電巡回檢測：局部放電定位探測器操作簡單方便，與試品無任何接線，非接觸測試。定位準確，探測器內安裝了電、聲三維空間定位傳感器，通過對電、聲信號幅值和時差變化的分析，可準確定位放電點的三維空間位置。
>GIS局放帶電巡回檢測：采用脈沖電流、超聲波和特高頻原理，對運行狀態下的GIS進行故障診斷和局部放電測試。攜帶方便、測量快速，抗干擾能力強，便于現場使用。系統能夠?qū)IS存在的內部缺陷（包括自由顆粒、導體上的毛刺、懸浮屏蔽、盆式絕緣子上的顆粒及內部缺陷）進行診斷。
>開關柜局部放電巡回檢測：采用TEV傳感器、超聲傳感器和寬頻帶電流互感器在線檢測高壓開關柜局部放電情況。攜帶方便、測量快速，抗干擾能力強，便于現場使用。
>提供在復雜現場的多種抗干擾措施：獨特天線噪聲門控、信號極性判別、局放智能識別、動態抗干擾、數字模擬混合濾波等多種抗干擾功能，各種抗干擾措施靈活組合應用，能夠有效減小干擾對測量結果的影響，便于在復雜的環境下確保準確測量；
>多種分析功能：具有相位分析，指紋圖、頻譜分析，軟件也可以詳查分析某個相位波形，窗口隨意放大和縮小，也可以對該段數據進行頻譜分析，分析放電波形的頻譜含量，使放電波形之間更具可比性，全面統計分析試驗數據，減少試驗中非穩定性因素對試驗結果的影響；
>自動生成試驗報告：自動或手動記錄保存試驗數據和瞬態放電波形，生成試驗報告，提供后期數據分析參考；
>顯示屏：顯示屏為高分辨率觸摸屏，方便現場的操作使用；
>便攜移動：適合在環境復雜的現場移動使用。
主要技術參數
>通道數:2個電信號接口，一個外同步接口
>采樣率 :0.5M、1M、2.5M、5M、10M、20M可選
>采樣精度:12bit
>量程范圍:0.1pC～1000nC
>量程切換:35dB、30dB、20dB、10dB、0dB、-10dB、-20dB、-30dB共8檔
>頻帶范圍:20k-100kHz、40k-300kHz、3M低通
>本量程非線性誤差;5%
>可測試品的電容量范圍:6pF～250µF
>電源模式:AC 220V
>顯示屏:6” TFT真彩色觸摸液晶顯示屏
>分辨率:800×480
>物理存儲:256MB DDR2，為運行內存
>SD卡存儲:標配16G卡，可升級為32G，用于存儲試驗記錄及試驗數據
>接口：RS232 用于與PC機同步傳輸接口
USB 可外接鼠標鍵盤，以及外接移動存儲設備
>電源模式:電池供電（16.8V鋰電池）+外置電源（18V）
>電信號接口:2路BNC接口(前后面板各兩個)，用于信號輸入
>SMA接口:外同步接口
>SD卡插槽:可插入最大支持32G的SD卡
>網口:可擴展
>接地鈕:外部接地用
>通用說明
>CPU:主頻533MHz
>系統:WINCE6.0
>使用環境溫度:-20℃至60℃
>存儲環境溫度：-20℃至45℃
>外形尺寸：寬×高×深（226×152×140）mm
>重量：3kg

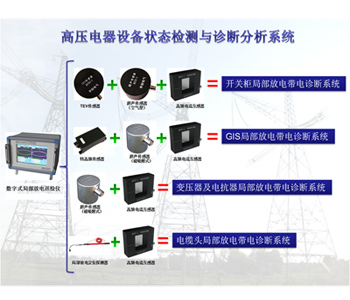

局放巡檢系統組成:
1 三項獨創領先技術
1)國內乃至世界上最小的全功能便攜式高壓電氣設備局部放電巡檢儀。
2)獨創的無線同步技術鎖定放電相位，方便現場巡檢，識別放電、建立指紋圖譜。
3)獨立雙通道，每個通道集成光、電雙輸入模式，可同時配置特高頻、超聲波、寬帶電流、脈沖電流、TEV等各類局放傳感器。支持并可選配適合GIS、變壓器、電抗器、開關柜等各類高壓電氣設備的局放檢測傳感器及軟件。
2 五項先進技術提高了設備的可靠性
1）殼體采用三層電磁屏蔽技術，適合在強電磁干擾環境下使用。
2）內部所有板卡采用無引線連接，使抗震性、可靠性、移動使用性有很大提高。
3）外部采用柔性抗沖擊減震外套加固，所有端口配有保護套，適合現場使用。
4）外層包裝箱為高強度防水（IP67）柔性機箱，可抗強沖擊。
5）內置高性能鋰電池，無外接電源情況下可連續工作3小時以上。
3 裝備了先進的軟件系統
1)觸摸屏式操作界面，操作更加簡單、實用、功能專一化，測量分析集成化。
2)可同時對兩種傳感器檢測到的信號進行綜合分析（如：特高頻和超聲波信號），確定放電性質。
3)集成多種檢測分析功能，放電量、放電水平、放電能量、相位、單個脈沖、頻譜等。
4)獨特的局部放電指紋圖分析功能，對GIS、變壓器、開關柜等放電性質的統計分析和經驗積累具有重要的實用意義。
5)高壓電氣設備局放巡檢檔案管理功能，可方便的建立被巡檢的高壓設備的檔案。
4 變壓器及電抗器局部放電巡回檢測
1)局部放電在線（帶電）巡回檢測是在高壓電氣設備帶電運行過程當中檢測其內部局部放電的變化情況，通過檢查該設備的局部放電情況從而分析此高壓電氣設備當前的絕緣狀態。
2)采用寬頻帶電流互感器（脈沖電流法）、超聲波傳感器（超聲波法），實現現場對變壓器的局部放電帶電巡回檢測。
3)隨時保存巡檢記錄，查閱局部放電歷史數據、放電波形及趨勢圖。
4)采用寬頻帶電流互感器通過中性點接地回路或鐵心接地回路以及油箱接地回路，采集高壓電氣設備的放電信號。通過多種抗干擾手段抑制了各種外部噪聲干擾，改善了信噪比，有效的提高
了檢測準確度。
5 電纜局部放電巡回檢測
1)局部放電定位探測器操作簡單方便，與試品無任何接線，非接觸測試。
2)結構合理，利用高壓絕緣手柄和光纖隔離高壓，保證操作安全可靠。
3)探測器殼體外部安裝高壓絕緣護套，保證試品和儀器的安全。
4)定位準確，探測器內安裝了具有發明專利技術的電、聲三維空間定位傳感器，通過對電、聲信號幅值和時差變化的分析，可準確定位放電點的三維空間位置。
5)探測器自帶充電接口，可靈活選擇充電電池或一次性電池。
6 GIS局部放電巡回檢測
1) 利用寬頻帶電流互感器、超聲波和特高頻傳感器對GIS進行局放故障檢測。
2) 本儀器為便攜挎背式設計，基于超聲波和特高頻原理，對運行狀態下的GIS進行故障診斷和局部放電測試。攜帶方便、測量快速，抗干擾能力強，便于現場使用。系統能夠?qū)IS存在的內部缺陷（包括自由顆粒、導體上的毛刺、懸浮屏蔽、盆式絕緣子上的顆粒及內部缺陷）進行診斷。也可用脈沖電流法檢測，脈沖電流法是在接地線上卡裝高頻電流互感器，能夠有效檢測除移動微粒以外的各種放電故障。
7 開關柜局部放電巡回檢測
1) 采用TEV傳感器、超聲傳感器和寬頻帶電流互感器在線檢測高壓開關柜局部放電情況。
2) 實時顯示檢測到的放電波形和數據。
3) 隨時查閱已保存的高壓開關柜局部放電圖形。
4) 作連續在線監測時可實時顯示高壓開關柜局部放電波形及數據，對高壓開關柜的當前局放情況進行觀察；作準在線監測時可將不同時間的監測數據進行統計分析，生成放電變化趨勢圖。
5) 可通過以太網實現數據上傳。
8 測試結果分析
1)對局部放電脈沖進行放電測量、放電時間、時域波形及頻譜分析。
2)可靜態、動態對局部放電單個脈沖詳細測量、觀察，確定放電性質。
9 報告自動生成及打印
1)任意存貯、打印局部放電圖形及數據，自動生成試驗報告。
2)任意存貯、編輯局部放電圖形及數據。 |
